Что такое люверсы и их роль в полиграфии?
В эстетике печатной продукции, особенно в малых тиражах, каждая деталь важна. Завершенность образа книги, блокнота или каталога зависит от фурнитуры, скрепляющей страницы или выступающей декоративным акцентом. Одним из таких элементов является люверс. Придя из парусного дела и обувной промышленности, этот металлический или пластиковый ободок закрепился в типографском деле как символ постпечатного оформления.
Люверс — это фасонная втулка, которую ставят в подготовленное отверстие на бумаге, картоне, коже или пластике. Главная задача этой детали — укрепление краев отверстий, через которые продевают шнуры, ленты, веревки или кольца. Без такой окантовки материал под натяжением быстро деформируется и рвется. Металлическая или пластиковая оправа принимает нагрузку на себя, сохраняя целостность основы.

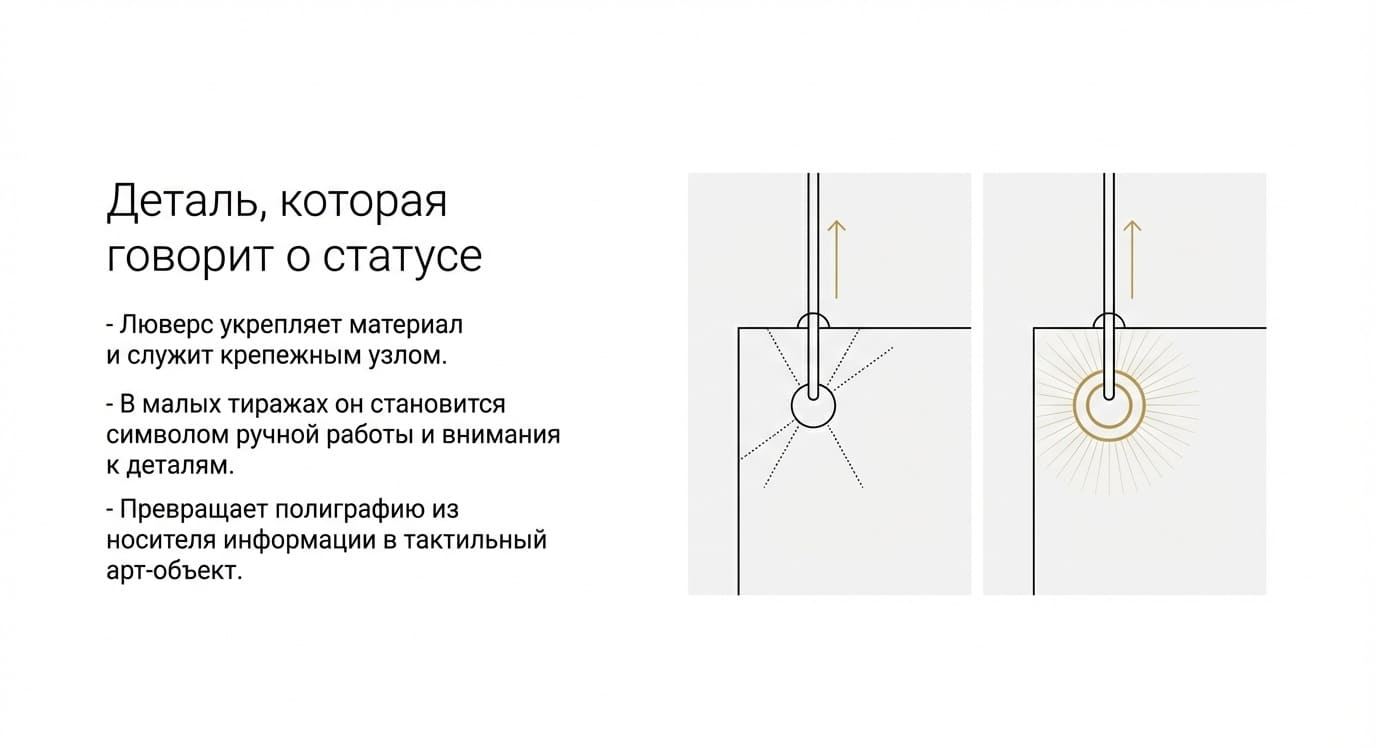

В малых тиражах, где ценен каждый экземпляр, значение люверсов шире функциональности. Это способ заявить о статусе. Книгу, скрепленную болтами или кольцами через аккуратные металлические отверстия, читатель воспринимает иначе, чем стандартный клеевой переплет. Здесь видны труд мастера, инженерная мысль и дизайнерское внимание к мелочам. Полиграфия перестает быть носителем информации, превращаясь в вещь, которой приятно владеть.
Люверсы помогают решать нестандартные конструктивные задачи. Они нужны для создания вееров образцов, оригинальных фотоальбомов, меню для ресторанов с заменой листов и презентационных материалов. Такая фурнитура открывает работу с плотными, фактурными бумагами и картонами, которые сложно собрать в традиционный переплет. Люверс — точка сборки, вокруг которой выстраивается архитектура издания.

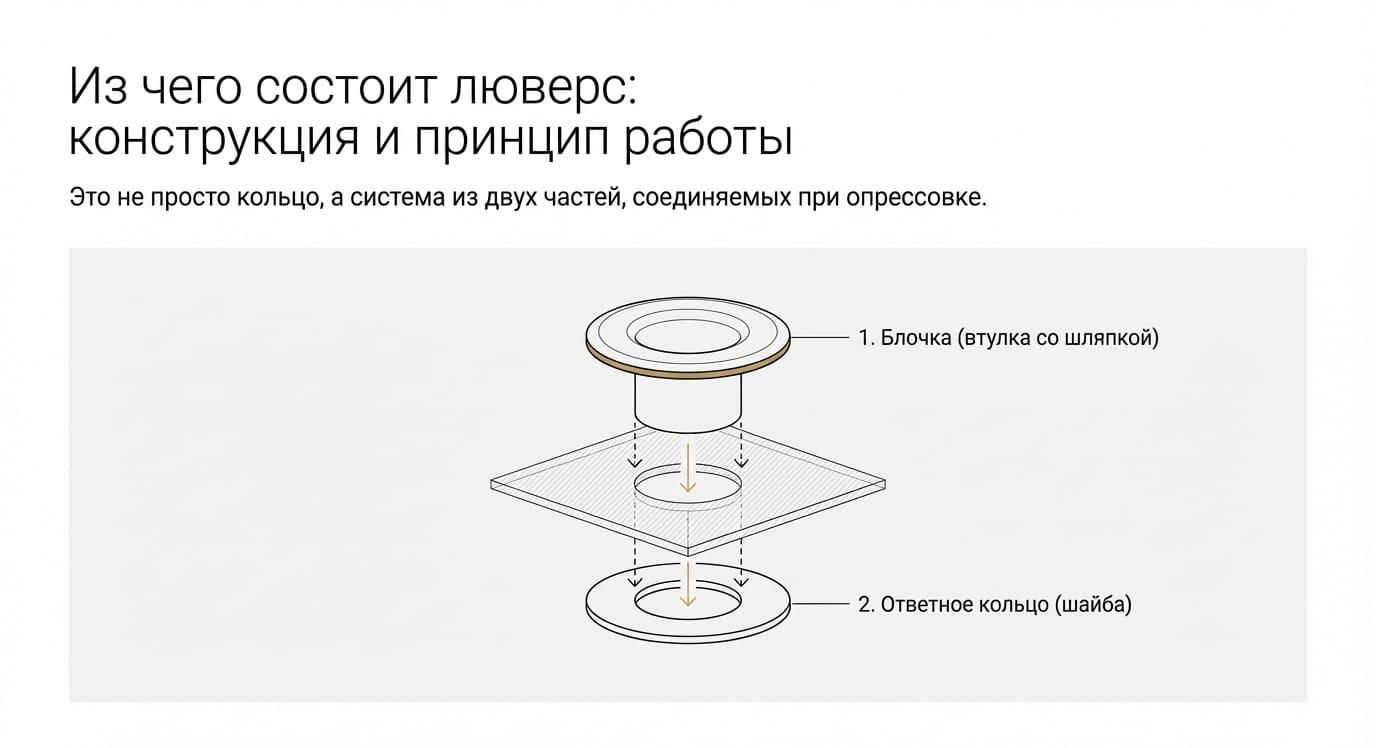

Конструкция люверса: из чего состоит элемент?
Технически люверс состоит из двух частей, соединяющихся при опрессовке. Первая — непосредственно «блочка» или втулка со шляпкой. Втулку вставляют в отверстие с лицевой стороны. Вторая — ответное кольцо, или шайба, надеваемая на ножку втулки с изнаночной стороны.

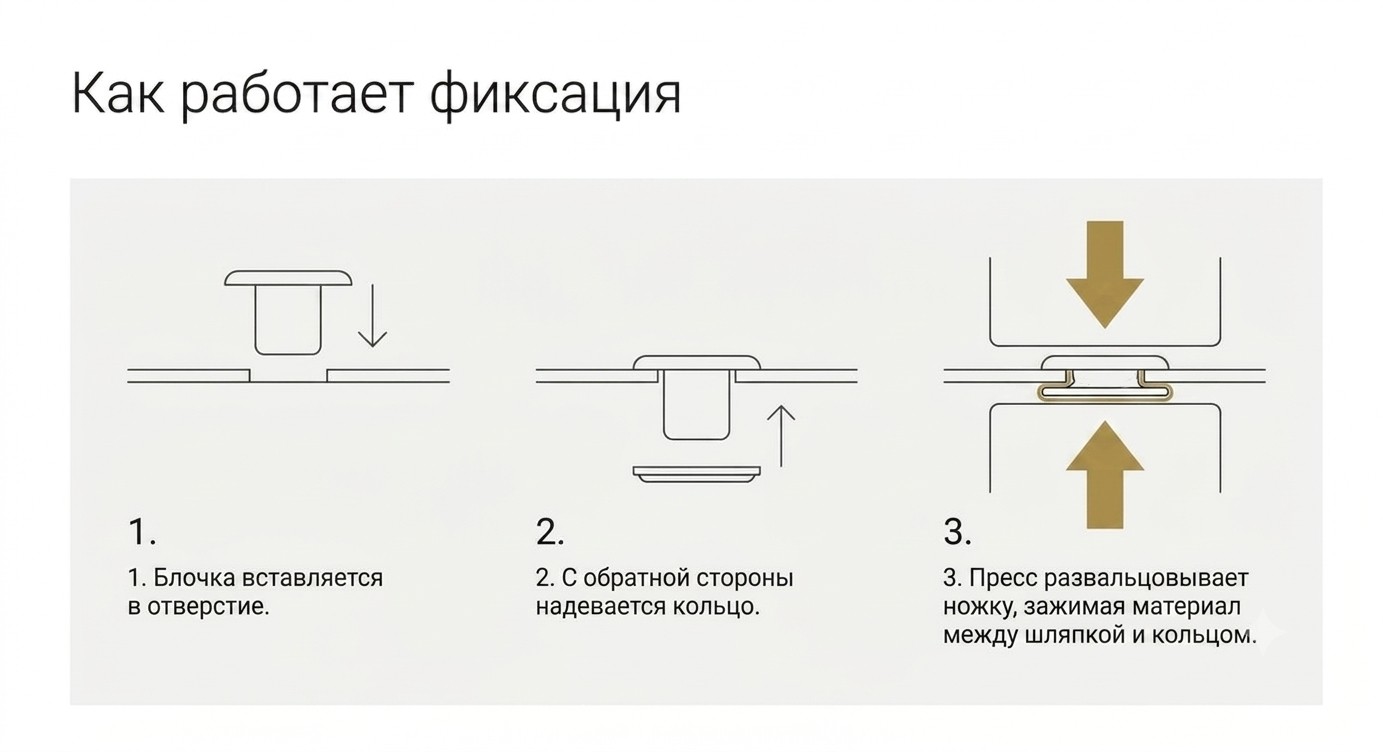

Фурнитура устанавливается под давлением пресса. Инструмент развальцовывает (расплющивает) ножку втулки так, что металл намертво прижимает шайбу к материалу. Края ножки загибаются, образуя аккуратный бортик. В итоге бумага или картон оказываются зажатыми между шляпкой люверса и ответным кольцом. Соединение гарантирует прочность на разрыв, так как площадь контакта металла с материалом увеличивается.
В некоторых конструкциях ответное кольцо отсутствует. В таких случаях ножка втулки при развальцовке закручивается в плотное колечко с обратной стороны, самостоятельно формируя удерживающий борт. Такую деталь называют «блочкой», однако в разговоре термины часто смешиваются. Использование шайбы зависит от толщины материала и требований к прочности. Для толстых переплетных крышек или многостраничных блоков лучше вариант с ответным кольцом: решение дает жесткую фиксацию и аккуратный вид с обеих сторон.
Важно правильно подобрать высоту ножки. Высоту подбирают под толщину скрепляемого блока. Если ножка слишком короткая, металл не сможет полноценно развальцеваться и захватить материал. Если слишком длинная — соединение будет болтаться или деформированная часть ножки будет выглядеть неаккуратно, создавая острые края, способные поцарапать пользователя.

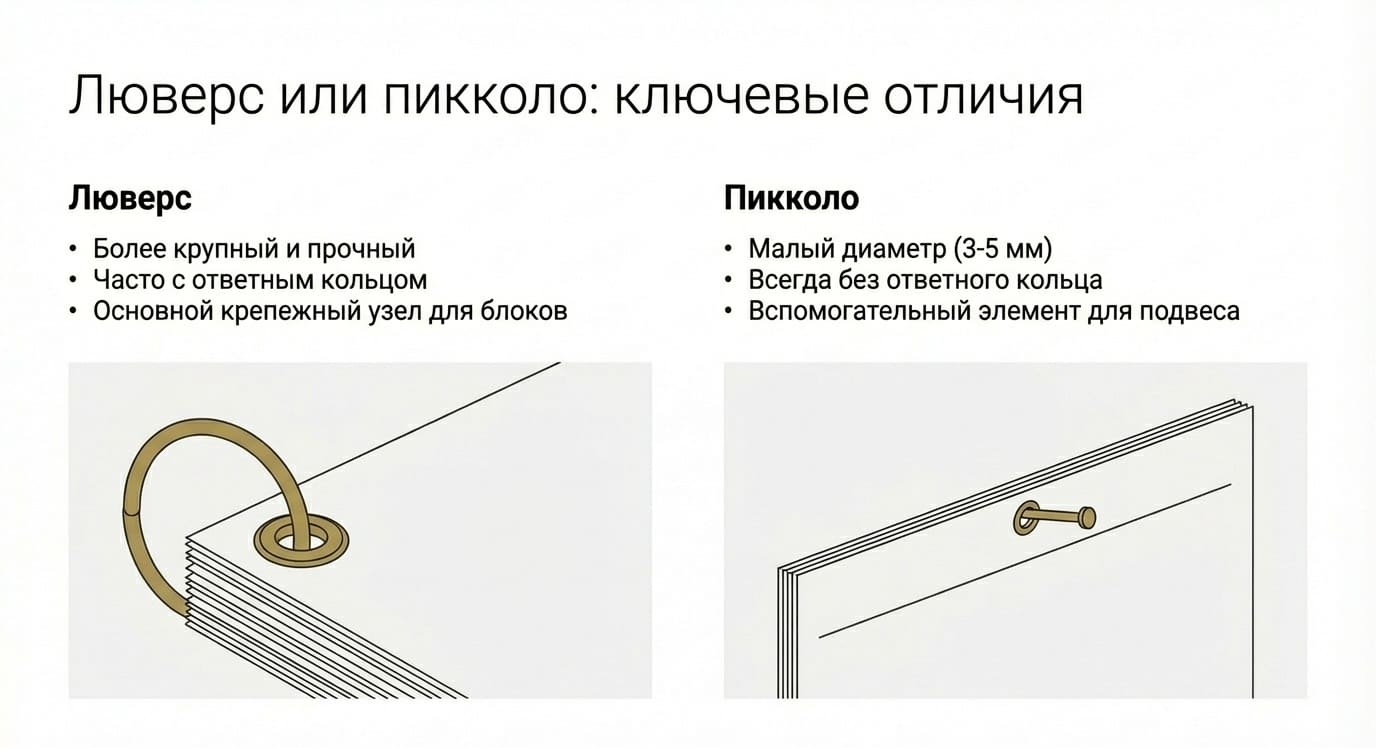

Отличие люверсов и колец «пикколо»
В полиграфической среде часто путают люверсы и кольца «пикколо». Визуально детали похожи, но конструкция и функции различаются. Кольцо «пикколо» выглядит как цельная деталь без ответной шайбы. Это металлическая трубочка с готовой шляпкой, которая при установке развальцовывается с обратной стороны в форме «ромашки» или ровного кольца.
У «пикколо» диаметр меньше (стандартно 3–5 мм), поэтому их ставят на тонкие материалы: настенные календари, бирки, бумажные пакеты. Прочности хватит, чтобы выдержать вес календаря на стене, но кольца не рассчитаны на нагрузки, характерные для переплета книги или толстого каталога.
У люверсов линейка размеров шире. Диаметр внутреннего отверстия варьируется от 4–5 мм до нескольких сантиметров (например, для баннеров). Разница заключается в присутствии ответной шайбы (в классическом исполнении) и толстом металле. Люверс способен сжать и удержать стопку картона, пластиковую обложку или кожу. Крепеж выглядит массивнее.
Если «пикколо» — скорее вспомогательный элемент для подвеса, то люверс — крепежный узел. В дизайне книг малым тиражом решение зависит от задачи: нужно укрепить отверстие для тонкой веревочки на бирке — берут «пикколо». Если же требуется собрать альбом на металлических разъемных кольцах — необходим люверс, защищающий обложку от трения металла о бумагу при перелистывании.
| Параметр | Кольцо «Пикколо» | Классический Люверс |
| Конструкция | Цельная деталь (трубочка со шляпкой) | Две детали: втулка (блочка) + ответная шайба |
| Диаметр отверстия | Обычно 3–5 мм | От 4 мм до нескольких сантиметров |
| Тип крепления | Развальцовка «ромашкой» или кольцом (без шайбы) | Жесткий зажим материала между шляпкой и шайбой |
| Назначение | Вспомогательное: подвес календарей, бирки | Силовое: скрепление блоков, переплет, тяжелые баннеры |
| Нагрузка | Легкая (вес одного изделия) | Высокая (удержание стопки, сопротивление разрыву) |
Виды люверсов: классификация и выбор материалов
Разнообразие видов фурнитуры помогает дизайнерам и заказчикам полиграфии находить решения под визуальные концепции. Люверсы делят по материалу, форме и цвету. От параметров зависит не только внешний вид готового продукта, но и срок службы.

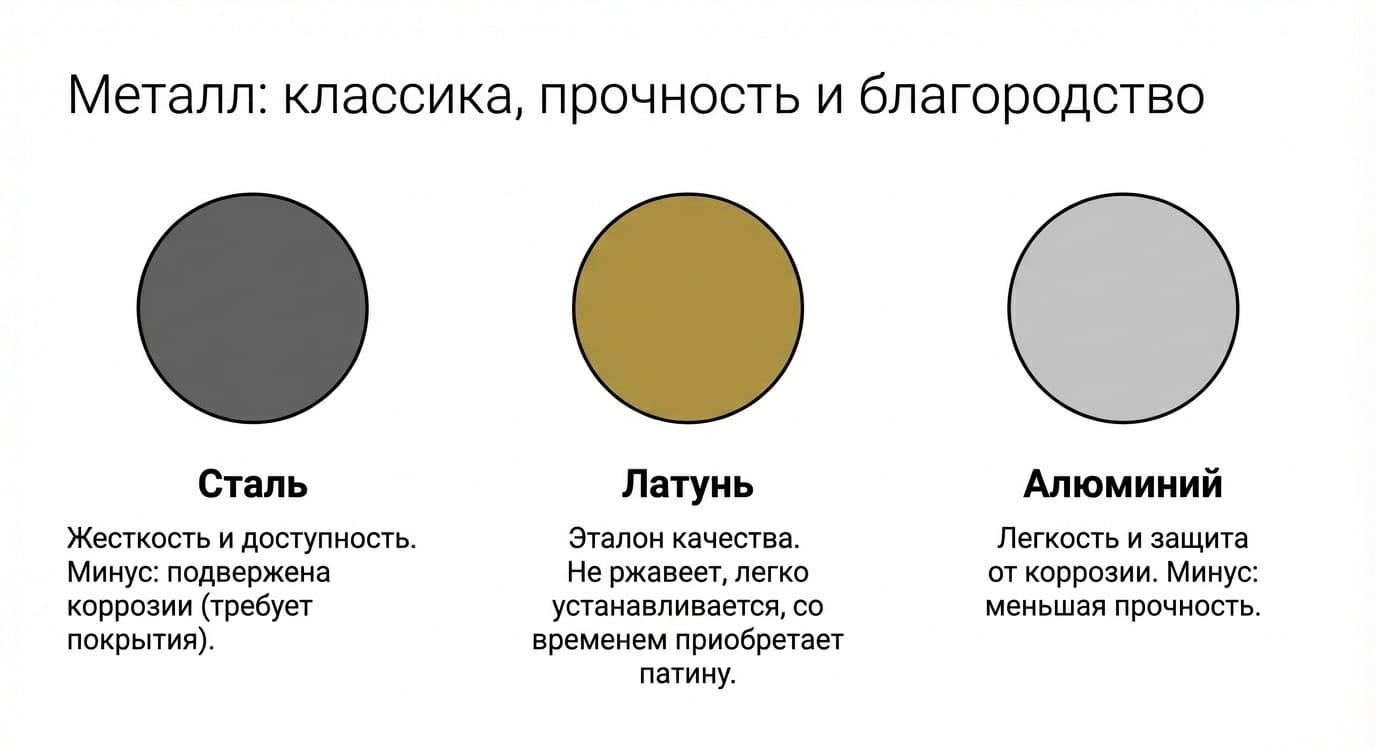

Металлические люверсы: прочность и классический стиль
Металл остается популярным материалом для люверсов благодаря физическим свойствам. Чаще применяют сталь, латунь (сплавы меди) и иногда алюминий.
Стальные люверсы жесткие и недорогие. Изделия держат форму, но подвержены коррозии. Если книга или каталог будут храниться при повышенной влажности, стальной элемент окислится, испортив бумагу рыжими пятнами. Для защиты стали применяют оцинковку или никелирование, добавляя детали серебристый блеск и замедляя окисление.
Латунные люверсы — стандарт в полиграфии. Латунь мягче стали, поэтому развальцовка проходит легче — края получаются плавными и аккуратными, без трещин. Главный плюс латуни — отсутствие ржавчины. Со временем металл может слегка потемнеть, приобретая благородную патину, что часто обыгрывают в винтажных изданиях. Натуральный цвет латуни — золотистый, что делает продукт визуально дороже.
Алюминиевые варианты встречаются реже. Они легкие и не подвержены коррозии, но механическая прочность ниже, чем у стали и латуни. Фурнитуру применяют там, где вес критичен, или нагрузка на отверстие минимальна.
Поверхность металлических люверсов обрабатывают различными способами: покрытие «под золото», «под серебро», «антик» (старая бронза), черный никель. Глянцевые поверхности добавляют торжественности, матовые — сдержанности.

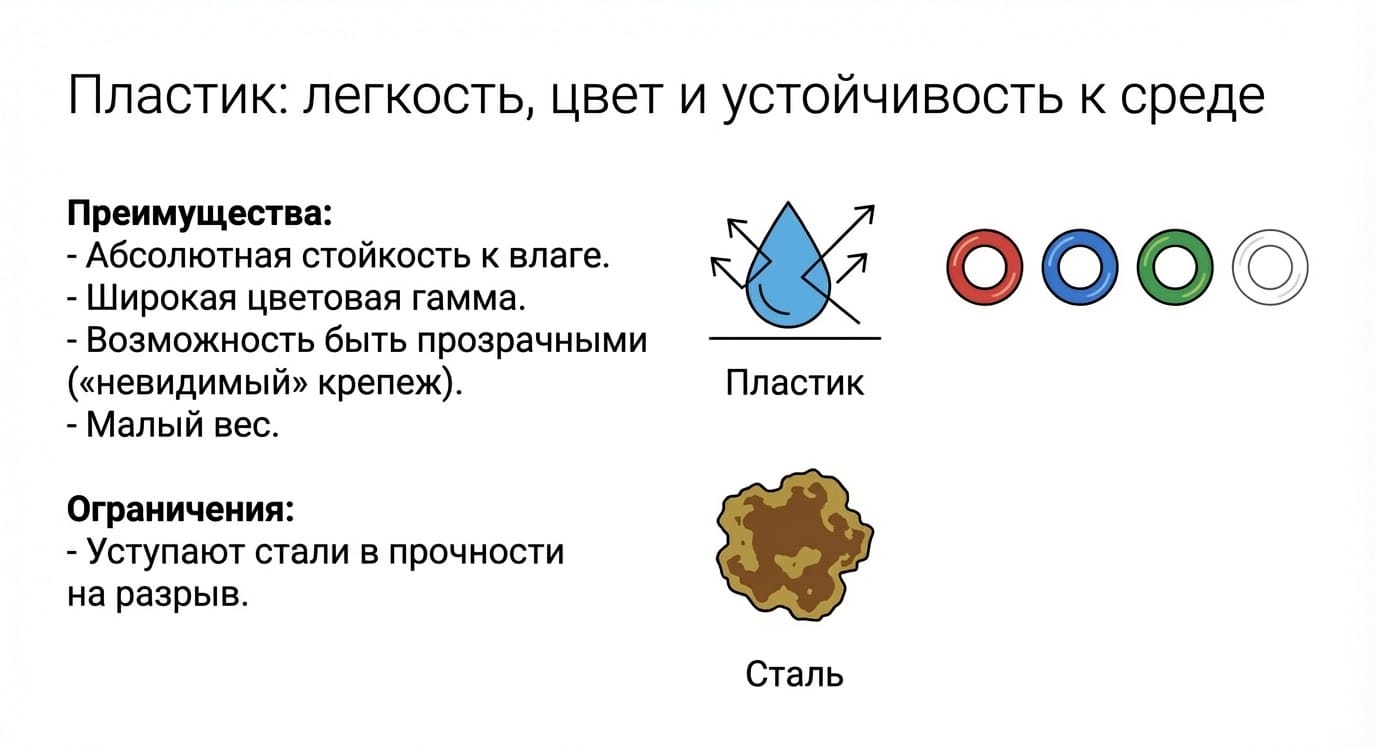

Пластиковые люверсы: легкость и устойчивость к среде
Пластиковые люверсы нашли место в полиграфии, предлагая плюсы, недоступные металлу. Фурнитуру изготавливают из высокопрочных полимеров, стойких к ультрафиолету и перепадам температур. Главное преимущество — инертность к влаге и химическим веществам. Люверсы не ржавеют и не окислятся, что делает материал подходящим вариантом для меню летних кафе, уличных инструкций или бумаг для производственных цехов.
Кроме того, пластиковые элементы производят бесцветными или полупрозрачными. Это ценят дизайнеры, когда требуется сделать крепеж незаметным, не перекрывающим элементы изображения или текста. «Невидимый» люверс укрепляет материал, не внося визуального шума в макет.
Пластик легче металла, что важно при пересылке тиражей, где вес влияет на логистику. Однако для установки пластиковых люверсов нужны другие инструменты, а прочность на разрыв уступает стальным изделиям при экстремальных нагрузках.
| Материал | Устойчивость к коррозии | Прочность | Особенности внешнего вида | Рекомендованное применение |
| Сталь | Низкая (ржавеет при влажности) | Высокая (очень жесткие) | Требует покрытия (оцинковка, никель) | Бюджетные тиражи, сухие помещения, одноразовая продукция |
| Латунь | Высокая (не ржавеет) | Средняя (мягче стали, легкая развальцовка) | Естественный золотистый цвет, возможна патина | Дорогие издания, фотоальбомы, меню, уличная эксплуатация |
| Алюминий | Высокая | Низкая (мягкий металл) | Серебристый матовый блеск, легкость | Изделия, где критичен малый вес |
| Пластик | Абсолютная (инертен к химии) | Ниже, чем у металла | Прозрачные («невидимые») или цветные варианты | Меню летних кафе, влажные среды, «незаметный» крепеж |

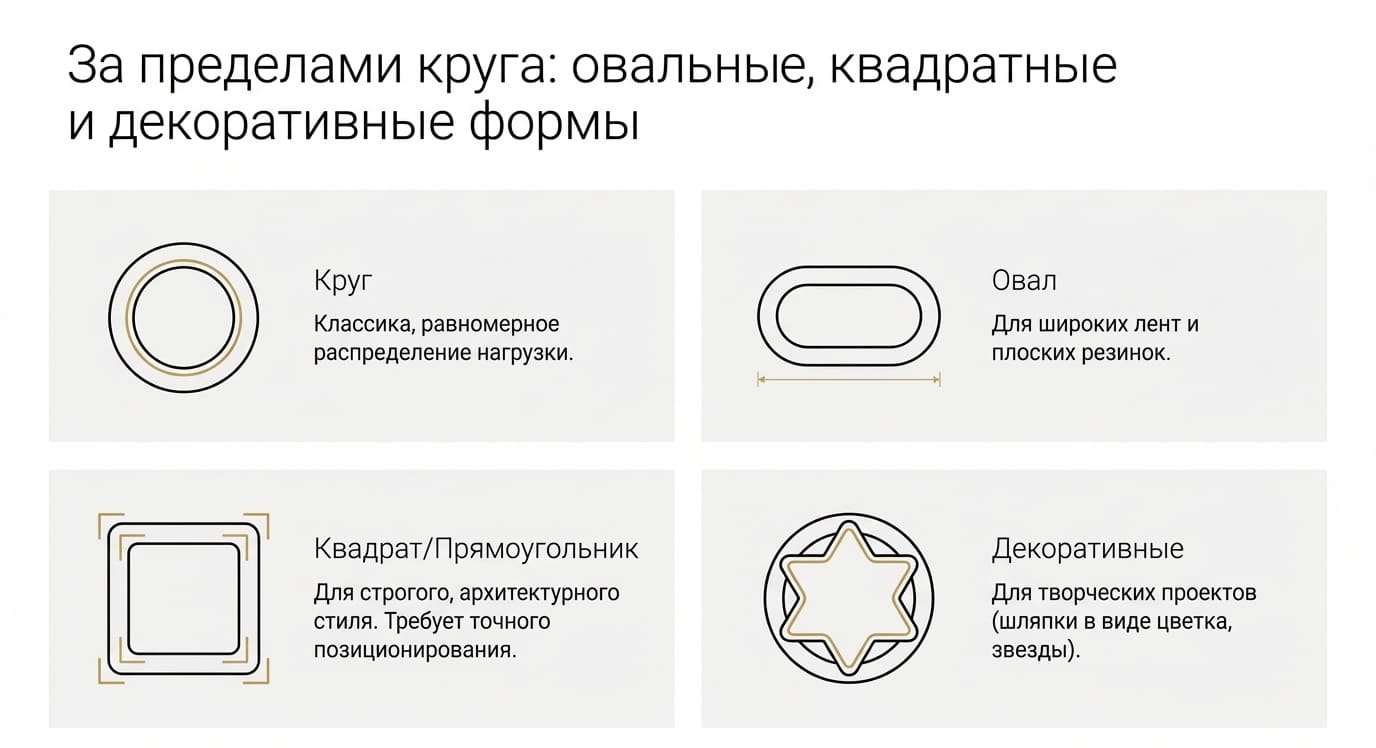

Разнообразие форм: стандартный круг и декоративные фигуры
Традиционная круглая конфигурация люверса — классика, продиктованная физикой равномерного распределения нагрузки. Однако производители фурнитуры предлагают и другие геометрические решения, воплощающие смелые дизайнерские идеи.
Овальные люверсы используют для лент, ремней или плоских резинок. Круглое отверстие сминало бы такую ленту, в то время как овал дает возможность лежать ровно. Решение популярно для подарочных упаковок книг, папок с клапанами на завязках.
Встречаются квадратные и прямоугольные люверсы. Устанавливать такие детали сложнее, так как нужно строгое позиционирование относительно краев (круглый люверс нельзя поставить «криво», у него нет верха и низа, а квадратный выравнивают параллельно срезу бумаги). Такие варианты выбирают для изданий в стиле хай-тек, архитектурных портфолио или каталогов стройматериалов, где прямые линии подчеркивают строгость контента.
У декоративных люверсов встречаются шляпки в виде цветка, звезды или шестигранника. Само отверстие при этом, как правило, остается круглым для удобства, а фигурной делают только внешнюю окантовку. Элементы уместны в детских книгах, свадебных альбомах и творческих блокнотах.
| Форма люверса | Для чего технически подходит | Стилистическое применение |
| Круг | Универсальное решение, шнуры, кольца, болты | Классика, любые виды полиграфии |
| Овал | Плоские ленты, репсовые ленты, резинки, ремни | Подарочные упаковки, папки с клапанами |
| Квадрат / Прямоугольник | Шнуры, декоративные вставки | Хай-тек дизайн, архитектурные портфолио, каталоги стройматериалов |
| Фигурные (цветок, звезда) | Тонкие шнуры, декоративная функция | Детские книги, свадебные альбомы, творческие блокноты |
Цветовая палитра: как подобрать оттенок под дизайн обложки?
Цвет фурнитуры — сильный инструмент в руках дизайнера. Металлические люверсы красят эмалями в цвета по шкалам RAL или Pantone. Так добиваются точного совпадения с корпоративными цветами компании или тоном обложки.
Стратегии работы с цветом:

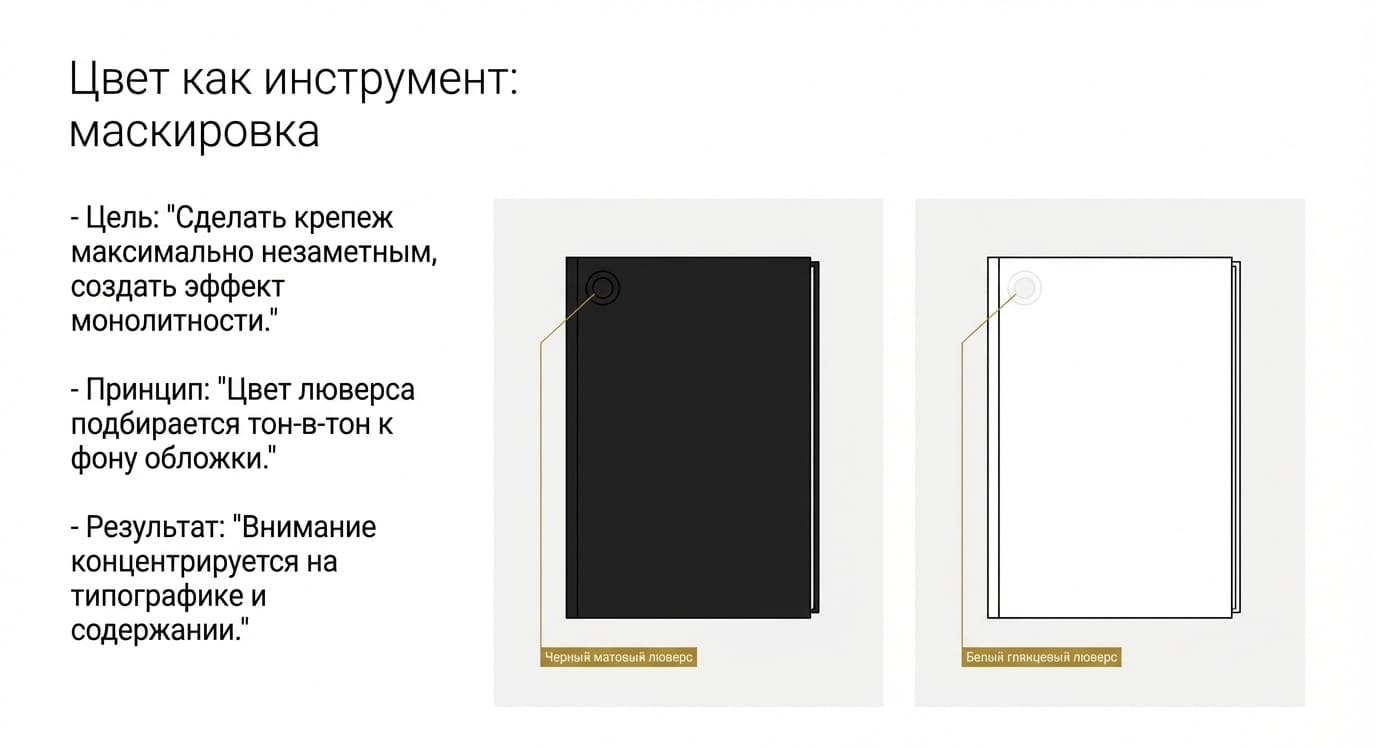

- Маскировка (нюанс). Цвет люверса выбирают тон в тон к фону. На черной обложке ставят черный матовый люверс, на белой — белый. Это создает эффект монолитности, фурнитура не отвлекает внимание от содержания и типографики.

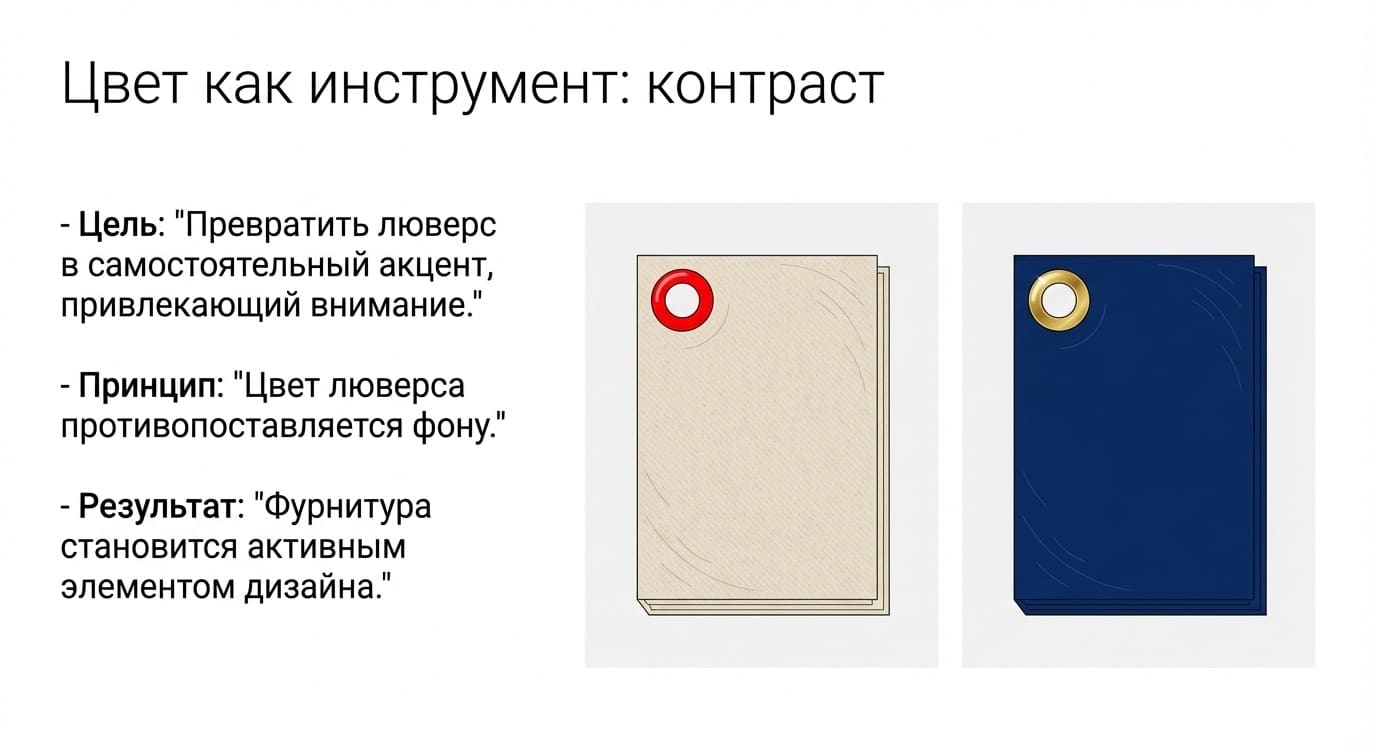

- Контраст. Цвет люверса противопоставляют фону. На крафтовом картоне ярко смотрится красный или неоновый люверс. На темно-синем бархате — золотой или серебряный. В этом случае люверс становится самостоятельной деталью, притягивающей взгляд.
Для дорогих изданий применяют покрытия, имитирующие драгметаллы: розовое золото, шампань, вороненая сталь. Окрашенный люверс устанавливают аккуратно. Слабое покрытие отслаивается при развальцовке, обнажая металлическую основу. Поэтому для цветных решений лучше брать фурнитуру надежных производителей с заводской порошковой окраской, стойкой к деформациям.
Преимущества использования люверсов
Применение люверсов в конструкции издания дает как утилитарную, так и имиджевую выгоду. Клиенту, заказывающему малый тираж, важно понимать, что дает выбор этого типа постпечатной обработки.

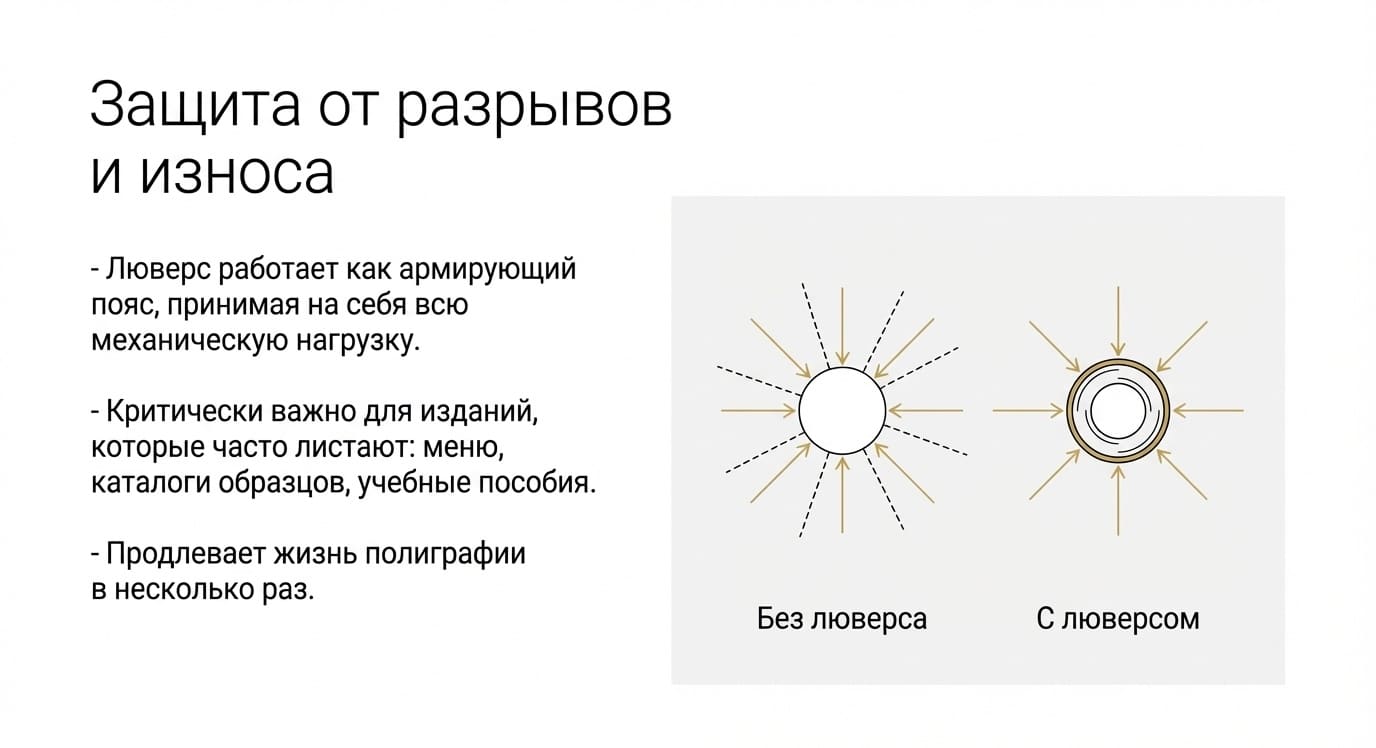

Долговечность и защита страниц от разрыва
Бумага — материал хрупкий в местах концентрации напряжения. Отверстие в листе — слабое место. При натяжении разрыв пойдет от края отверстия. Люверс работает как армирующий пояс. Деталь принимает механическое давление шнура или кольца и распределяет нагрузку по площади прижима.
Это критически важно для изданий, которые часто листают. Ресторанные меню, проходящие через сотни рук ежедневно, учебные пособия, каталоги образцов в шоу-румах быстро придут в негодность без укрепления отверстий. Люверс продлевает жизнь полиграфии в разы. Даже если бумага вокруг металла со временем износится, само крепежное отверстие останется сохранным, и лист не выпадет.
Кроме того, люверс защищает отверстие от влаги и грязи, проникающих в рыхлый срез бумаги. Металлический бортик запечатывает край, мешая картону расслаиваться.
Эстетика малого тиража: превращаем книгу в арт-объект
Малый тираж — территория экспериментов и тактильных ощущений. Клиенты готовы платить за эксклюзивность. Люверс привносит в бумажное изделие новую фактуру — холод металла или гладкость пластика. Этот контраст приятен глазу и пальцам.
С люверсами делают открытые переплеты, где видна механика скрепления. Это отвечает моде на «честность» материалов и конструкций. Книга перестает быть «черным ящиком» с проклеенным корешком; издание показывает устройство.
Люверсы объединяют материалы: грубый гофрокартон и изящные золотые кольца, бесцветный пластик и сталь. С помощью фурнитуры делают многоуровневые обложки, скрепляя кальку, дизайнерскую бумагу и плотную подложку, создавая глубину и объем. Стандартный блокнот с парой люверсов и цветной резинкой превращается в аксессуар, который хочется носить с собой.

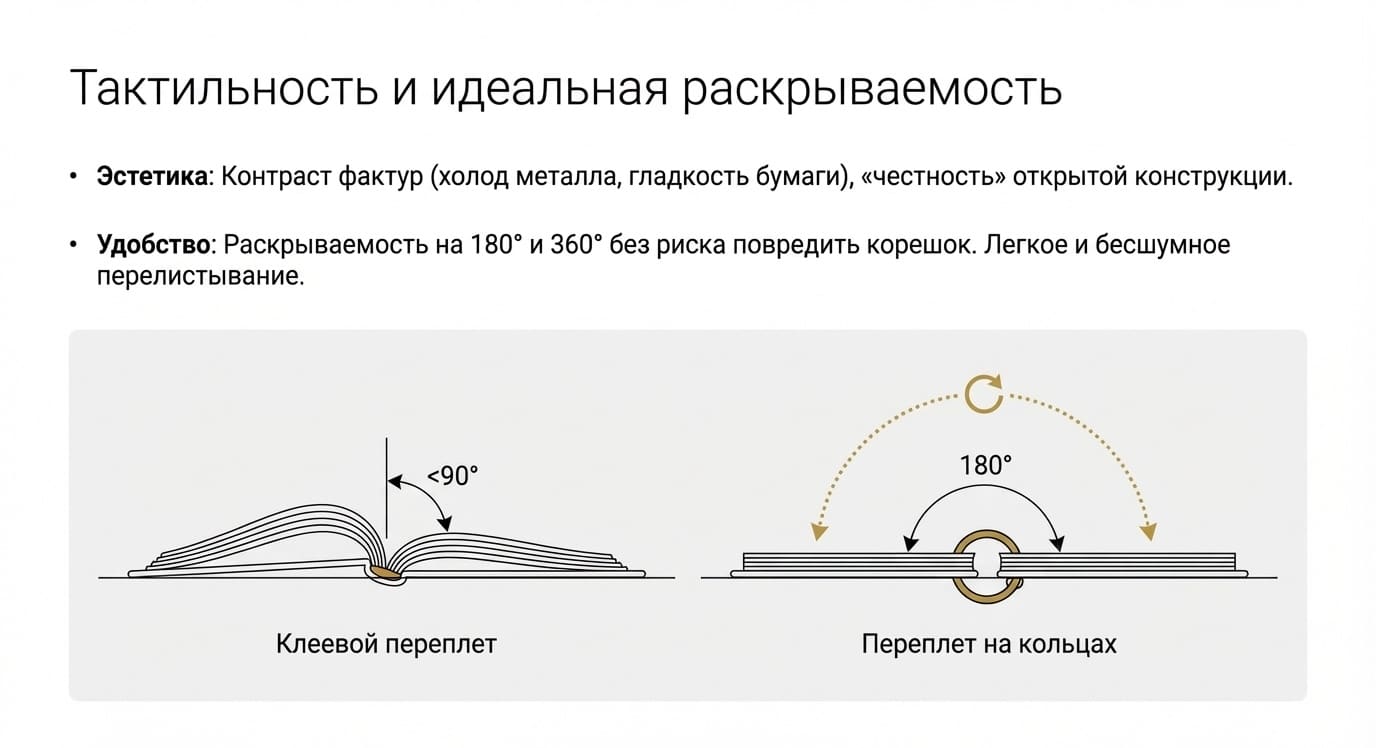

Удобство эксплуатации: легкое перелистывание и раскрываемость на 360°
Главный недостаток клеевого бесшвейного скрепления (КБС) — слабая раскрываемость. Книгу приходится придерживать руками, чтобы она не захлопнулась. Переплет на пружине решает проблему, но выглядит слишком «канцелярски» для художественных изданий.
Сборка на разъемные кольца, продетые в люверсы, дает раскрываемость на 180 и даже 360 градусов. Листы лежат плоско, что подходит для меню, кулинарных книг, рабочих тетрадей и скетчбуков. Пользователь загибает обложку назад, держа издание одной рукой, без риска повредить корешок.
По металлической поверхности кольца или шнуры скользят легко и бесшумно. Страницы не цепляются краями отверстий за крепеж, перелистывать листы легко. Возникает чувство добротного, продуманного продукта, которым комфортно пользоваться каждый день.

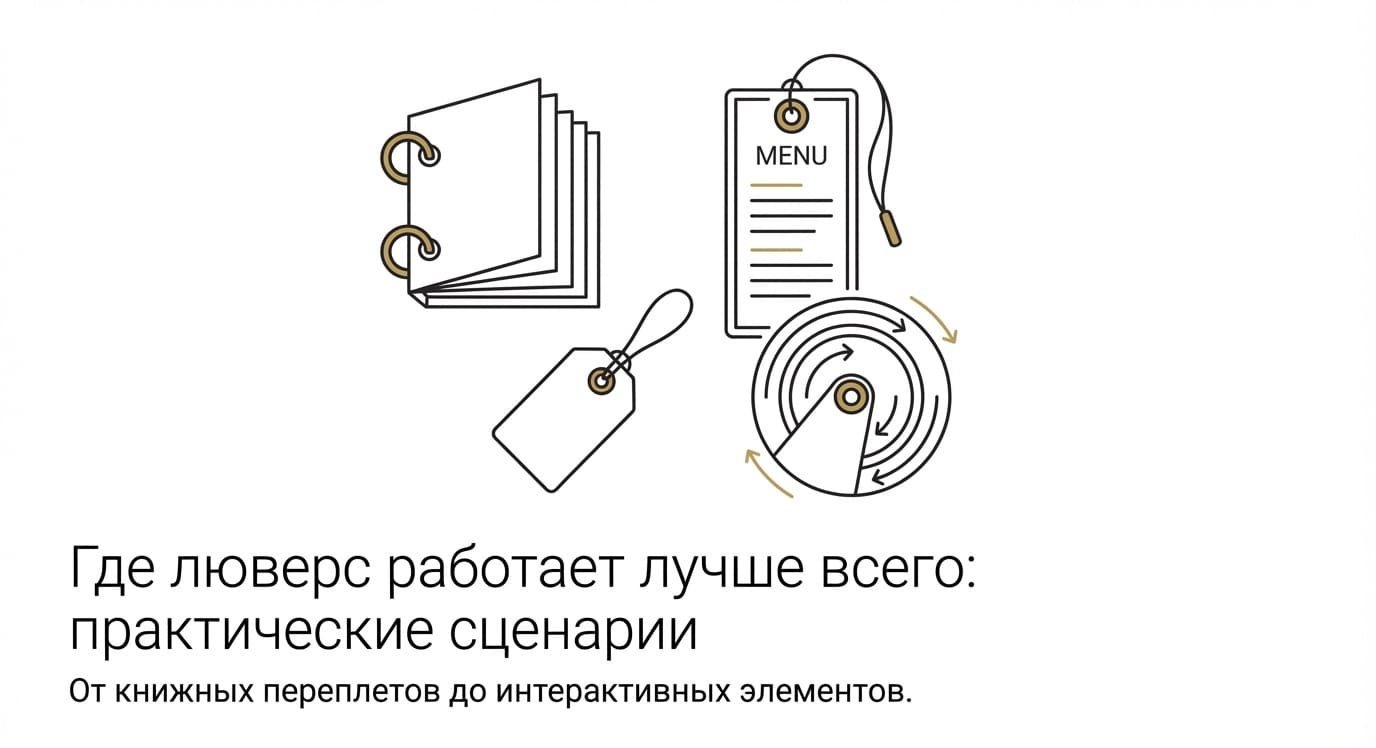

Сферы применения люверсов при печати книг и брошюр
Сценарии работы с люверсами в полиграфии малых тиражей ограничены только фантазией заказчика. Но существуют популярные форматы, где эта фурнитура работает лучше.
Книжные переплеты на кольцах, лентах и шнурах
Это очевидный и частый вариант. Разъемные кольца, продетые через люверсы, позволяют менять содержимое книги. Это решение для портфолио фотографов и дизайнеров, каталогов продукции с обновляемым ассортиментом. При появлении новой коллекции кольца размыкают, добавляют новые листы и закрывают. Перепечатывать тираж не требуется.
Японский переплет тоже часто делают с люверсами. Традиционно блок прошивают нитью через сквозные отверстия. Металлическая окантовка в этих отверстиях осовременивает восточную классику и защищает мягкую обложку от прорезания нитью при сильном затягивании узлов.
При скреплении болтами также используют люверсы. Хотя полиграфические болты вставляют в бумагу, металлическая окантовка делает вид законченным, если шляпка болта по диаметру меньше или равна внешнему диаметру люверса, создавая эффект вложенности.
Оформление меню, каталогов и портфолио
В ресторанном бизнесе меню — это расходник, который обязан сохранять вид. Меню на деревянном планшете с зажимом на люверсах — актуальное решение. Также популярны папки из кожи или толстого войлока, где листы крепятся на шнур, пропущенный через люверсы в корешке.
Для каталогов материалов (ткани, обои, напольные покрытия) люверс — стандарт. Образцы тяжелые, и бумажное отверстие не выдержит веса. На каждый образец ставят люверс, и стопку собирают на прочное металлическое кольцо или ручку-держатель.
Подвижные элементы внутри издания

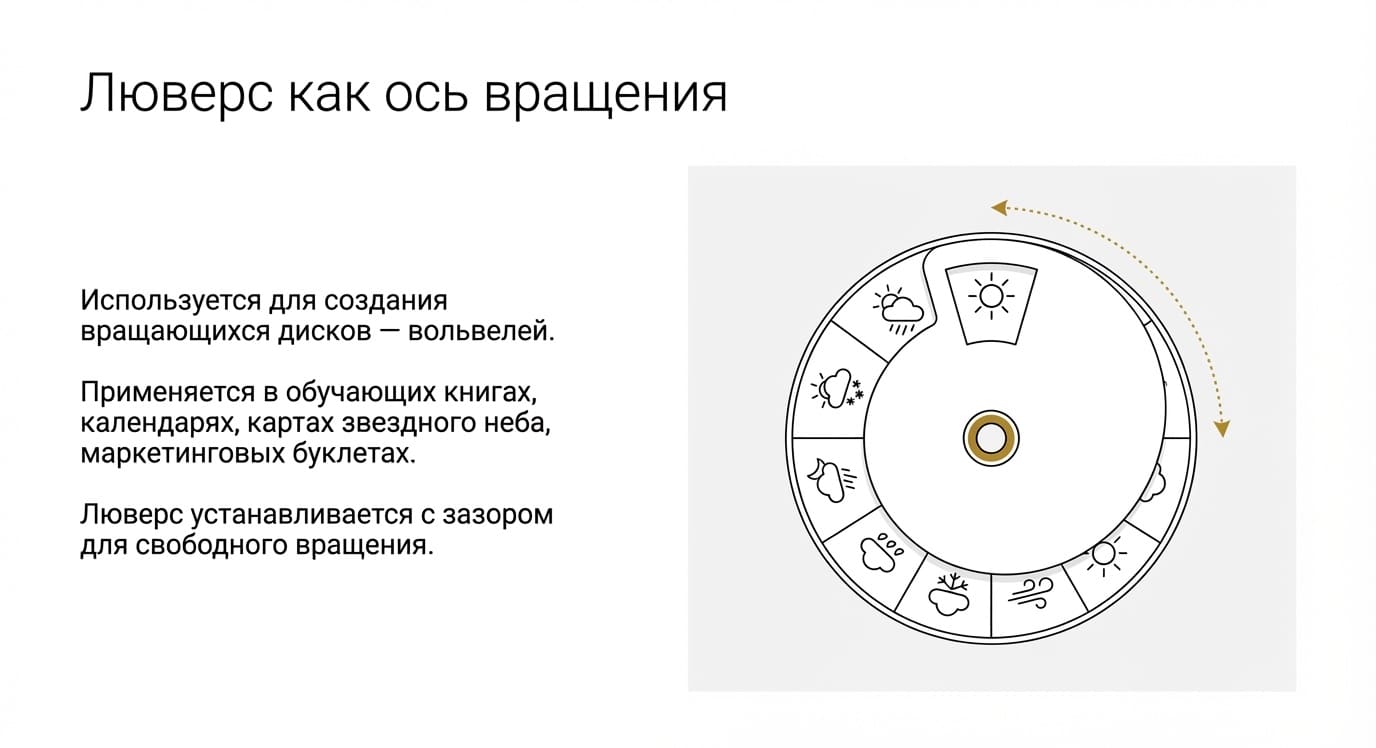

Люверсы применяют не только для переплета, но и внутри книги как механику. Например, для вращающихся кругов (вольвелей). Это бумажные диски, наложенные друг на друга и скрепленные по центру люверсом. Вращая верхний диск, читатель видит меняющуюся информацию в вырезанных окошках. Такие элементы встречаются в детских обучающих книгах, календарях, картах звездного неба, а также в креативных маркетинговых буклетах (например, диск для подбора цветов или для расчета стоимости).
Люверс здесь работает как ось вращения. Элемент устанавливают с зазором, чтобы диски вращались свободно, но не болтались.
Использование в сувенирной полиграфии и упаковке
Бирки для одежды, подарочные ярлыки, крафтовые пакеты — везде, где присутствует веревочная ручка или шнурок, нужен люверс. Книги малого тиража часто упаковывают в футляры или шуберы. Кольцо на торце такого футляра помогает достать предмет с полки, подцепив пальцем, или продеть в него декоративную ленту для вытягивания внутренней части коробки.
Квартальные календари с люверсом в «шапке» — стандарт корпоративного подарка. Здесь люверс (или «пикколо») нужен только для подвеса на гвоздь, но цветное кольцо поддержит гамму календаря.
Технические требования и подготовка макета к печати
Чтобы результат оправдал ожидания, люверсы планируют заранее, при верстке макета. Установка фурнитуры — механическая операция, для которой нужно место и соблюдение допусков.

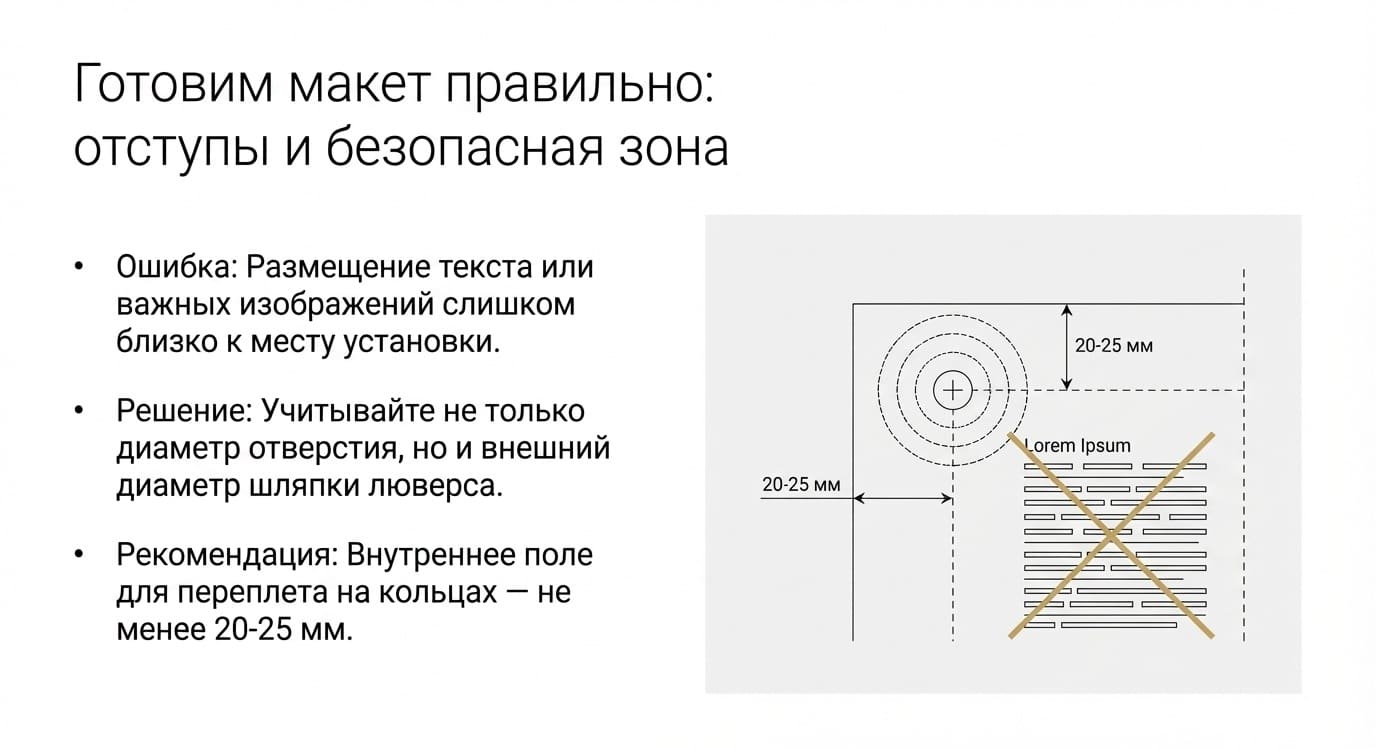

Правила установки отступов: как не «потерять» текст?
Частая ошибка — размещение текста, логотипов или лиц на фото слишком близко к краю или корешку, где будут ставить люверс. У металлического кольца внешний диаметр больше самого отверстия. Если отверстие 5 мм, то шляпка люверса достигает 10–12 мм.
При подготовке макета учитывают «зону безопасности». В зону входят: отступ от края листа до центра отверстия + радиус шляпки люверса + 3–5 мм чистого поля вокруг металла для «воздуха». Если люверс пробивает текст заголовка, это брак дизайна.
Помните, что при установке люверсов стопкой листы могут смещаться. Поэтому поля со стороны переплета увеличивают. Для колец внутреннее поле делают не менее 20–25 мм.
Подбор плотности бумаги для надежной фиксации
Люверсу нужна основа для зацепления при развальцовке. Слишком тонкая бумага (менее 130–150 г/м²) выскользнет из-под металлического кольца или порвется по контуру прижима. Если по дизайну нужны тонкие листы кальки или папиросной бумаги, место установки усиливают. Для этого приклеивают локальную накладку из плотного материала или скотч с изнанки.
Хорошая основа — плотная мелованная бумага (от 250 г/м²), картон, дизайнерская бумага с латексным напылением, пластик или переплетный материал. Толщина блока под люверс тоже важна. Если блок слишком толстый, стандартный люверс может не дотянуться ножкой до обратной стороны. В таких случаях согласуйте с типографией допустимую толщину стопки.
Особенности установки на ламинированные поверхности
Ламинация (покрытие бумаги пленкой) делает продукт прочнее, но мешает ставить фурнитуру. Поверхность становится скользкой. При ударе пресса люверс смещается, или слои бумаги сдвигаются.
Другая проблема — отслоение ламината. В месте пробития отверстия пленка испытывает напряжение. Если ламинация плохая или пленка слишком жесткая, вокруг люверса пойдут «пузыри» воздуха, пленка отойдет от бумаги, создавая белесый ореол. Чтобы этого избежать, выбирают пленки с хорошей адгезией (UltraBond) и острые пробойники, которые режут материал чисто. Люверс лучше ставить так, чтобы шляпка перекрывала зону возможного микроотслоения по краю.
| Параметр макета | Рекомендуемое значение | Почему это важно |
| Отступ от края (поля) | R шляпки + 3–5 мм «воздуха» | Чтобы люверс не вылезал за край и не выглядел «прилепленным» |
| Безопасная зона текста | Не менее 20–25 мм от корешка | Шляпка люверса (10–12 мм) перекроет текст или логотип, если они близко |
| Плотность бумаги | Не менее 130–150 г/м² (идеал от 250 г/м²) | Тонкую бумагу металл прорвет при установке или эксплуатации |
| Ламинация | Пленки с усиленной адгезией (UltraBond) | Обычная пленка отслаивается вокруг отверстия «пузырями» |
| Толщина блока | Должна соответствовать высоте ножки | Короткая ножка не развальцуется, длинная — оставит острые края |
Выбор подходящих люверсов для проекта: советы экспертов
Люверс — финальный штрих, гармонирующий с идеей книги. Эксперты типографии ВАШ ФОРМАТ советуют соблюдать принцип соразмерности. Маленькому блокноту формата А6 подойдут изящные люверсы диаметром 3–4 мм. Массивному альбому А3 нужны кольца диаметром 6–8 мм и больше.
Нет смысла выбирать чрезмерную яркость, если это не оправдано дизайном. Классическая латунь или никель подходят в большинстве случаев и выглядят дороже, чем цветной металл. Если бюджет допускает, лучше выбрать латунь, так как этот металл не заржавеет.
Перед тиражом заказывайте сигнальный образец. Посмотрите, как люверс смотрится на бумаге, не перекрывает ли смысловые элементы, легко ли листать страницы. Проверьте на ощупь: нет ли острых краев с обратной стороны, не цепляется ли за них одежда.
Люверсы в типографии — малая форма для больших задач. Грамотная работа с этим элементом делает из набора листов законченное произведение, показывает уважение к читателю и внимание к качеству. В малых тиражах такие детали создают ценность продукта и репутацию автора.
